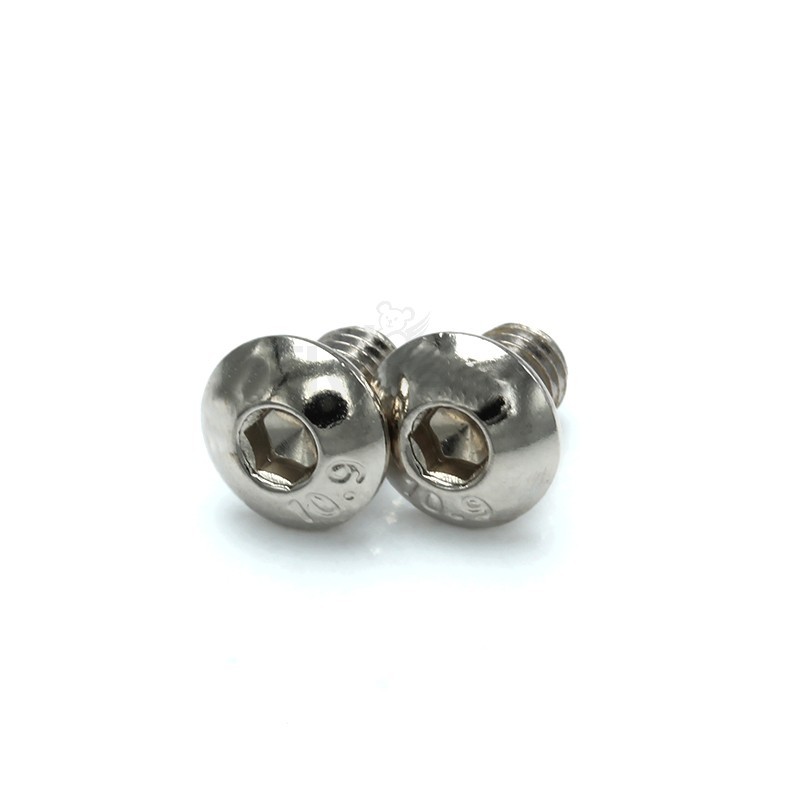

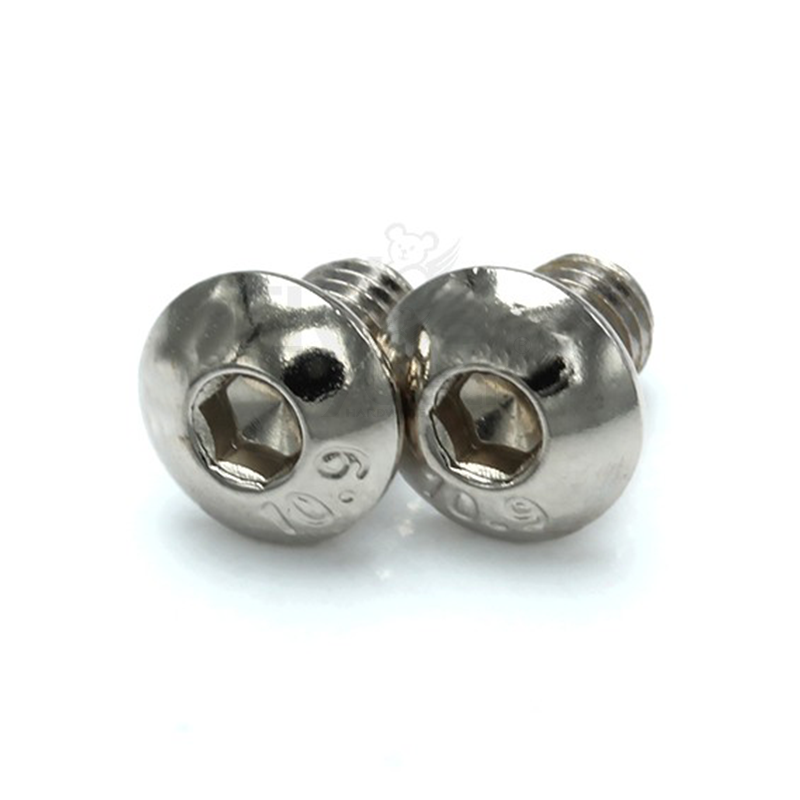

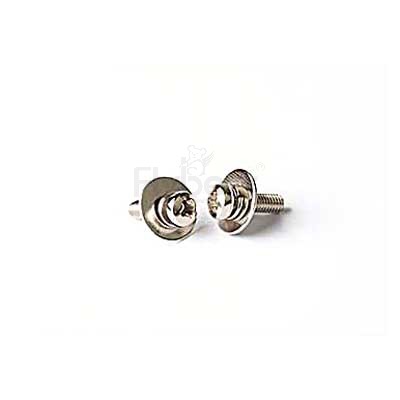

---

镀镍（Nickel-plating）是通过电解或化学还原工艺在金属或非金属表面沉积镍层的技术，主要分为电镀镍和化学镀镍两类。镀层厚度通常在 2.5μm 至 75μm 之间，具有优异的耐腐蚀性、耐磨性和导电性，广泛应用于汽车、电子、化工、医疗等领域。

• 电镀镍：通过电解槽将镍离子沉积在基材表面，适用于装饰性和功能性需求或高精度防护；

• 化学镀镍：利用还原剂（如次磷酸钠）在复杂形状工件表面均匀沉积镍磷合金层，无需外加电流，厚度均匀性显著优于电镀，尤其适合复杂形状工件。

镀层特征

1. 耐腐蚀性突出

• 镍层在大气中形成致密钝化膜，可抵御酸碱腐蚀，盐雾测试中 65μm 镀层中性盐雾（NSS）测试可达 200 小时以上。

• 化学镀镍磷合金层（磷含量 7-11%）在酸性环境中表现优异，盐雾测试时间随厚度增加而延长，15μm 镀层可通过 480 小时测试。

2. 硬度与耐磨性优异

• 电镀镍硬度为 HV 150-450，化学镀镍镀态硬度 HV 500-550，经 400℃热处理后可达 HV 950-1200，适用于高磨损场景。

• 镀层表面粗糙度低，摩擦系数小，具有自润滑性，可替代硬铬用于机械部件。

3. 结合力与外观特性

• 镍层与基材结合紧密，通过 ASTM B571 弯曲测试无剥离，可承受冷冲、轧制等加工。

• 电镀镍表面光亮如镜，化学镀镍呈银灰色金属光泽，粗糙度高于电镀锌但无需额外处理即可满足美观需求。

4. 功能性多样

• 导电性优异，接触电阻低，适用于电子接插件和印刷电路板。

• 化学镀镍磷合金（高磷镀层）为非晶态结构，无磁性，可用于医疗设备和精密仪器。

选型建议

1. 应用场景匹配

• 装饰性需求：选择电镀镍（光亮镍），厚度 5-15μm，表面可直接镀铬形成 “镍 - 铬” 复合层，符合 ASTM B456 标准，适用于卫浴五金、汽车装饰件。

• 工业耐磨：采用化学镀镍磷（中磷 7-9%），厚度 25-50μm，镀态硬度 HV 500-550，热处理后达 HV 950 以上，满足 ISO 4527 对耐磨性的要求，适用于化工设备、发动机部件。

• 电子元件：化学镀镍（低磷 3-7%）结合镀金，镍层厚度 5-10μm，可焊性良好，符合 IPC-4556A 标准，用于 PCB 板和连接器。

2. 环境腐蚀等级

• 一般大气环境（C2）：电镀镍厚度 8-15μm，中性盐雾测试≥200 小时，适用于室内设备。

• 工业 / 海洋环境（C3-C4）：化学镀镍磷厚度 25-50μm，盐雾测试≥500 小时，符合 ISO 9223 腐蚀等级评估，用于港口机械、化工管道。

• 强腐蚀环境（C5-M）：化学镀镍磷（高磷 10-13%）厚度≥50μm，配合有机涂层，通过 ASTM G-85 循环腐蚀测试，用于海洋平台和石油设备。

3. 工件类型与工艺

• 复杂形状工件：优先选择化学镀镍，镀层均匀性好，可覆盖凹槽、盲孔，符合 ASTM B733 标准，如医疗器械、航空零件。

• 大型结构件：电镀镍批量生产效率高，厚度一致性好，适用于建筑钢结构、桥梁部件。

4. 环保与认证

• 出口产品：选择无铬钝化工艺，镀层六价铬含量＜1000ppm，满足欧盟 RoHS 指令。

• 食品 / 医疗领域：采用食品级化学镀镍，镀层无铅、镉，符合 FDA 标准，用于食品加工设备。

应用场景

1. 汽车工业

• 装饰件：车标、门把手采用电镀镍 + 镀铬，厚度 8-15μm，盐雾测试≥48 小时，符合 ASTM B456 标准。

• 发动机部件：化学镀镍磷（中磷）厚度 25μm，硬度 HV 600，耐磨性优于传统镀层，用于活塞环、燃油导轨。

2. 电子与通讯

• PCB 板：化学镀镍（低磷）厚度 5-8μm，表面镀金 0.05-0.15μm，符合 IPC-4556A 标准，确保焊点可靠性。

• 连接器：电镀镍厚度 10-20μm，接触电阻＜50mΩ，用于手机、计算机接口。

3. 化工与海洋工程

• 反应釜内衬：化学镀镍磷（高磷）厚度 50μm，耐强酸强碱，盐雾测试≥1000 小时，用于制药设备。

• 海洋平台：化学镀镍磷 + 环氧涂层，厚度≥100μm，通过 ASTM G-85 测试，耐海水侵蚀 20 年以上。

4. 医疗器械

• 手术器械：化学镀镍磷（无磁性）厚度 15-25μm，表面光滑无孔隙，符合 ISO 4527 标准，用于内窥镜、牙科工具。

• 植入物：电镀镍 + 镀金，镍层厚度 10μm，金层 0.2μm，生物相容性优异，用于心脏起搏器电极。

5. 日常消费品

• 卫浴五金：电镀镍 + 镀铬，厚度 8-12μm，盐雾测试≥96 小时，用于水龙头、花洒。

• 家具装饰：化学镀镍（半光亮）厚度 5-8μm，表面可涂漆或保留金属光泽，用于铁艺家具、灯具。
